Maquinaria para cartón corrugado

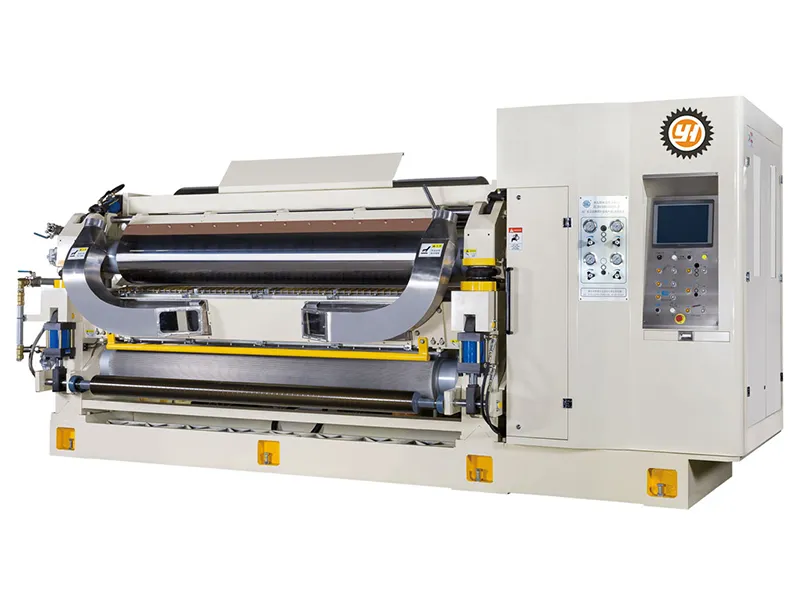

Corrugadora de una sola cara (Single facer)
La corrugadora de una sola cara está diseñada para unir una capa ondulada de papel con un liner, creando así la estructura básica del cartón corrugado
- Velocidad mecánica máxima: 450 m/min
- Velocidad máxima de producción: 400 m/min

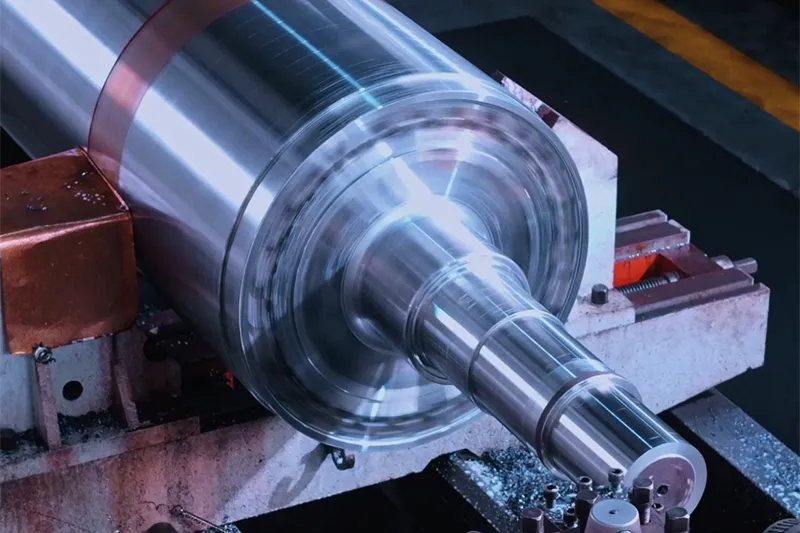

- Rodillos corrugadores: Ø540/360 mm, fabricados en acero aleado al cromo-molibdeno de la mejor calidad, con tratamiento de dureza optimizada y recubrimiento superficial de carburo de tungsteno. Vida útil garantizada de hasta 30 millones de metros
- Rodillo de presión: Ø600 mm
- Rodillo de precalentamiento: Ø500 mm con acabado superficial electrolítico
- Rodillo de encolado: Ø320 mm, rectificado de precisión con superficie cromada grabada
- Rodillo dosificador: Ø188 mm, rectificado de precisión y pulido con revestimiento de cromo duro
- Todos los rodillos giratorios están equilibrados dinámicamente para garantizar un funcionamiento suave

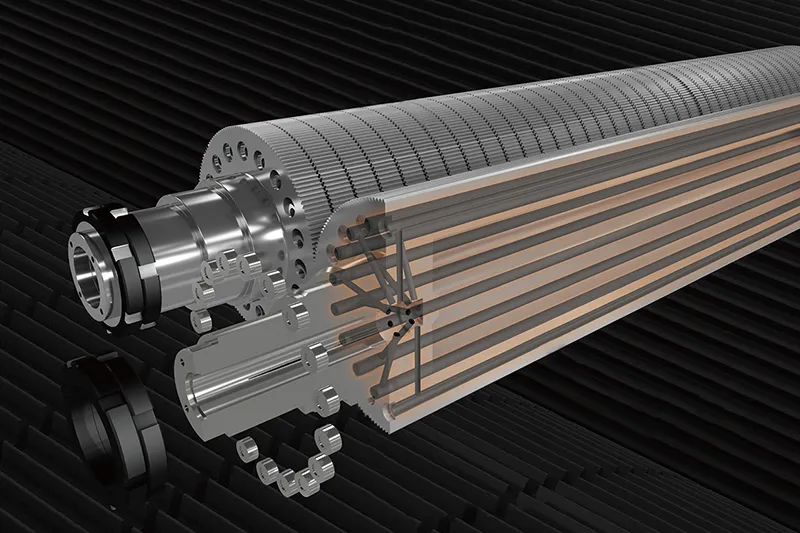

- Método de calentamiento: Calentamiento periférico por vapor aplicado tanto a los rodillos de corrugado como a los de presión
- Tiempo de cambio de rodillo: Menos de 10 minutos
- Carcasa del cojinete principal: Diseño dividido, mecanizado por CNC para una mejor precisión, garantizando que las dimensiones internas se mantengan estables durante el mantenimiento o el cambio de rodillos
- Servomotores y accionamientos: Proporcionados por Festo (Italia) o Siemens
La máquina corrugadora de una sola cara, también conocida como single facer, se encarga de dar forma al papel ondulado y adherirlo a un liner, creando la primera capa del cartón corrugado. Gracias a un control preciso de la temperatura y la presión, garantiza que las ondulaciones se formen correctamente y que la unión con el liner sea firme y uniforme. El rendimiento de esta máquina influye directamente en la calidad del producto final, desde la planitud del cartón hasta su resistencia estructural y la estabilidad del proceso. Los equipos modernos incorporan tecnologías de vanguardia que permiten ajustar parámetros con precisión y realizar cambios rápidos de rodillos, facilitando así una producción muy rápida y eficiente para diferentes perfiles de flauta.
- Esta corrugadora de una sola cara ha sido diseñada pensando en la eficiencia y la limpieza del proceso. En lugar de la clásica bandeja de encolado, incorpora un sistema moderno que reduce las salpicaduras y evita que el adhesivo se seque antes de tiempo. Gracias al control preciso de la distancia entre los rodillos, la aplicación del pegamento es uniforme y con menor desperdicio.
- El sistema de transmisión también ha sido optimizado: reemplaza los engranajes convencionales por un servomotor con velocidad variable, que impulsa la unidad mediante una correa síncrona. Este diseño no solo reduce el consumo energético en más del 30 %, sino que también mejora el rendimiento general.
- Durante las pausas en la producción, los rodillos de presión y corrugado se desacoplan y giran a velocidad constante, manteniendo una temperatura uniforme que evita defectos como la curvatura del cartón (“efecto banana”) al reiniciar el proceso.
- El panel de control, integrado directamente en la estructura de la máquina, facilita la operación y ahorra espacio en la planta.
- Además, el exclusivo sistema de cambio rápido de rodillos permite reemplazarlos de forma segura y en menos de 10 minutos, optimizando los tiempos de ajuste sin comprometer la seguridad.
- A diferencia de los sistemas tradicionales de presión positiva, esta máquina funciona con presión negativa. Esto no solo facilita el paso del papel y reduce la temperatura del entorno de trabajo, sino que también evita acumulaciones de almidón y bloqueos en la unidad de encolado. Gracias a su diseño simplificado, requiere menos mantenimiento y ofrece una mayor disponibilidad operativa.
